MATS-3122SA软磁动态测量装置可自动测量铁硅铝、铁铝、软磁铁氧体、坡莫合金、非晶/纳米晶和硅钢等软磁材料在10Hz～1MHz（连续频率）下的交流磁性参数：Ps、δ、Hm、Bm、Ss和μa，可推算特定条件下的μ′、μ″、μL、μR、Q和AL等动态磁特性参数。

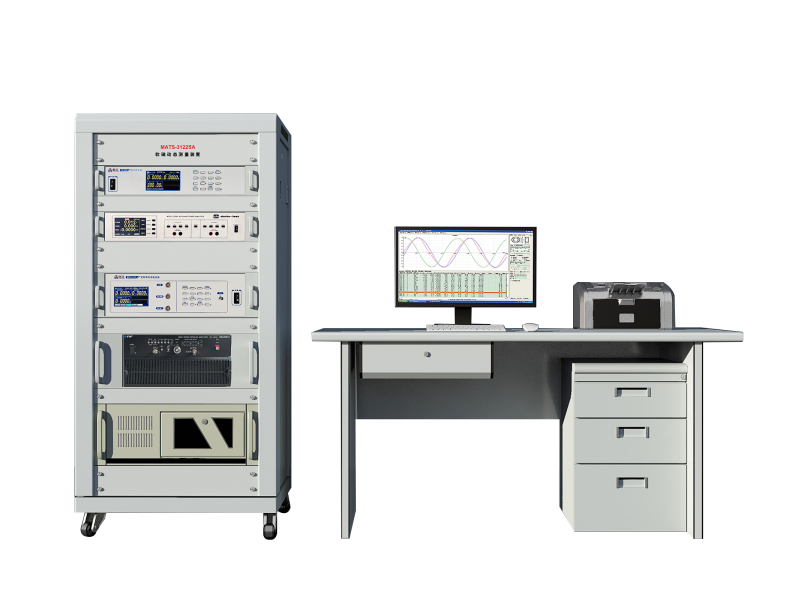

测试系统采用数字信号合成及处理技术, 由工控计算机与高速宽频带双极性功率放大器、高精密宽频功率分析仪、功率补偿模块等组成，系统采用自动功率补偿技术，最大励磁功率可达到2000VA，实现了宽频带、高功率，较好的解决了高频条件下试样制备要求高，测试范围窄的问题。
配置MATS磁性自动测量系统V7.0——SMTest软磁动态测量软件，可实现各种复杂的磁特性测试以及数据管理。
测试项目

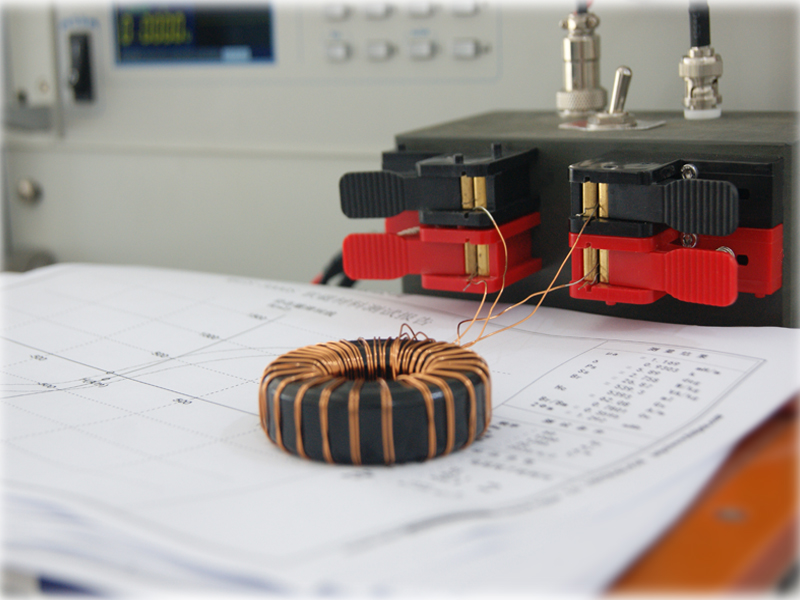

测试样品形状:直接在样品上绕制励磁（N1）和感应（N2）线圈测量环形、矩形、EE形和EI形等闭路样品。
测试样品种类:可测试铁硅铝、铁铝、非晶/纳米晶、硅钢、坡莫合金、金属磁粉芯和软磁铁氧体等软磁材料。
测试参数:测量软磁材料的动态磁性参数，可准确测量μa、δ和Ps，可推算特定条件下的μ′、μ″、μL、μR、Q和AL等动态磁性参数。
技术参数
1、硬件参数
| ※ 使用环境 | ||||||
| 参数 | 技术指标 | |||||
| 输入电源 | 单相220V，50Hz~60Hz | |||||
| 使用环境 | 环境温度：23±5℃；环境湿度：30～75%RH | |||||
| 外磁场干扰 | 应绝对避免 | |||||
| 热平衡时间 | 10分钟 | |||||
| ※MATS-3122SA软磁动态测量装置 | ||||||
| 子型号 | MATS3122SA/k20A | MATS3122SA/k50A | MATS3122SA/k100A | MATS3122SA/k200A | ||
| ※ LZ-410信号发生器 | ||||||
| 参数 | 技术指标 | |||||
| 频率带宽 | 10Hz〜1MHz；频率步进：1Hz | 10Hz〜1MHz；频率步进：1Hz | 10Hz〜1MHz；频率步进：1Hz | 10Hz〜1MHz；频率步进：1Hz | ||
| 频率精度 | < 0.1%×当前值;频率误差< 0.05% | < 0.1%×当前值;频率误差< 0.05% | < 0.1%×当前值;频率误差< 0.05% | < 0.1%×当前值;频率误差< 0.05% | ||
| 电压精度 | 1mV （程控，锁Bm测试时） | 1mV （程控，锁Bm测试时） | 1mV （程控，锁Bm测试时） | 1mV （程控，锁Bm测试时） | ||
| 电压失真度 | <0.5% | <0.5% | <0.5% | <0.5% | ||
| ※ BCV-310宽频带电流电压表 | ||||||
| 参数 | 技术指标 | |||||
| 频率测量 | 10Hz～1MHz | 10Hz～1MHz | 10Hz～1MHz | 10Hz～1MHz | ||
| 电流测量 | 0～10A（rms） | 0～10A（rms） | 0～10A（rms） | 0～10A（rms） | ||
| 电压测量 | 0～300V（rms） | 0～300V（rms） | 0～300V（rms） | 0～300V（rms） | ||
| 测量模式 | 支持锁定磁感Bm和锁定磁场Hm | 支持锁定磁感Bm和锁定磁场Hm | 支持锁定磁感Bm和锁定磁场Hm | 支持锁定磁感Bm和锁定磁场Hm | ||
| ※ NF42014功率放大器 | ||||||
| 参数 | 技术指标 | |||||
| 输出功率 | 200VA | 200VA | 200VA | 200VA | ||
| 频率带宽 | 10Hz-1MHz | 10Hz-1MHz | 10Hz-1MHz | 10Hz-1MHz | ||
| 最大输出电压 | 50Vrms | 50Vrms | 50Vrms | 50Vrms | ||
| 最大输出电流 | ±4Arms | ±4Arms | ±4Arms | ±4Arms | ||
| 备注：以上功率、电压、电流均为有效值（rms）描述 | ||||||
| ※ CH-2335A高精密宽频功率分析仪 | ||||||
| 参数 | 技术指标 | |||||
| 频率测量范围 | DC〜1MHz | DC〜1MHz | DC〜1MHz | DC〜1MHz | ||
| 电流测量范围 | 1uA～15A (峰值) | 1uA～15A (峰值) | 1uA～15A (峰值) | 1uA～15A (峰值) | ||
| 电流测量精度 | 不确定度≤0.4% | 不确定度≤0.4% | 不确定度≤0.4% | 不确定度≤0.4% | ||
| 电压测量范围 | 1mV～1000Vrms | 1mV～1000Vrms | 1mV～1000Vrms | 1mV～1000Vrms | ||
| 电压测量精度 | 不确定度≤0.4% | 不确定度≤0.4% | 不确定度≤0.4% | 不确定度≤0.4% | ||
| 功率测量精度 | 不确定度≤0.6%（满量程） | 不确定度≤0.6%（满量程） | 不确定度≤0.6%（满量程） | 不确定度≤0.6%（满量程） | ||
| ※ ACR-100功率补偿模块 | ||||||
| 参数 | 技术指标 | |||||
| 子型号 | ACR-100/2010A | |||||
| 工作频率范围 | --- | 10k～1MHz | 10k～1MHz | 10k～1MHz | ||
| 最大工作电压 | --- | 200V | 200V | 200V | ||
| 最大工作电流 | --- | 10A | 10A | 10A | ||
| 最大补偿功率 | --- | 500VA | 1000VA | 2000VA | ||
| 补偿方式 | --- | 自动 | 自动 | 自动 | ||
| 备注：以上功率、电压、电流均为有效值（rms）描述 | ||||||
| ※ PWA-100电源适配器 | ||||||
| 子型号 | --- | --- | PWA-100A | PWA-100B | ||
| 输出电压 | --- | --- | 0～100V | 0～200V | ||
| 备注：以上电压为有效值（rms）描述 | ||||||
2、装置技术指标
| 在100kHz下测试金属磁粉芯标准环形样品，技术指标如下： | ||||||||
| 被测参数 | 不确定度（k=2） | 重复性(恒温) | ||||||
| 损耗角范围 | 0.5° | 1° | 1.5° | ≥3° | 0.5° | 1° | 1.5° | ≥3° |
| Ps | 25% | 15% | 10% | 3% | ±10% | ±5% | ±3.5% | ±1.5% |
| δ | 20% | 12% | 8% | 3% | ±0.05° | ±0.05° | ±0.05° | ±0.05° |
| ua | 3% | 3% | 3% | 3% | ±1.5% | ±1.5% | ±1.5% | ±1.5% |
| Ss | 3% | 3% | 3% | 3% | ±1.5% | ±1.5% | ±1.5% | ±1.5% |
| Hm | 1% | 1% | 1% | 1% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
| Bm | 1% | 1% | 1% | 1% | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
SMTest测量软件
1、运行环境：测量软件运行于Windows操作系统下，操作简捷;
2、系统语言：中文;
3、有多种单位制式可选，以保证不同用户各自的使用习惯;
4、支持环形、EE、EI、CD、矩形、双孔、BS和其它等各种形状样品参数的输入;
5、可根据样品外形尺寸计算样品的有效截面积和有效磁路长度;
6、支持一次设置多组测量条件，可同时设置固定频率、固定Bm和固定Hm等多种测量模式，一键完成多条件测试;
7、每组一次设置1～100个测试点，支持批量快速设置;
8、设置的测量条件保存到“保存的测量条件”，无需重复输入测量条件;
9、文件系统采用数据库格式，可输出测试结果到Excel表格中;
10、测试数据自动保存，支持历史数据查询、调入和删除;
1、运行环境：测量软件运行于Windows操作系统下，操作简捷;
2、系统语言：中文;
3、有多种单位制式可选，以保证不同用户各自的使用习惯;
4、支持环形、EE、EI、CD、矩形、双孔、BS和其它等各种形状样品参数的输入;
5、可根据样品外形尺寸计算样品的有效截面积和有效磁路长度;
6、支持一次设置多组测量条件，可同时设置固定频率、固定Bm和固定Hm等多种测量模式，一键完成多条件测试;
7、每组一次设置1～100个测试点，支持批量快速设置;
8、设置的测量条件保存到“保存的测量条件”，无需重复输入测量条件;
9、文件系统采用数据库格式，可输出测试结果到Excel表格中;
10、测试数据自动保存，支持历史数据查询、调入和删除;
