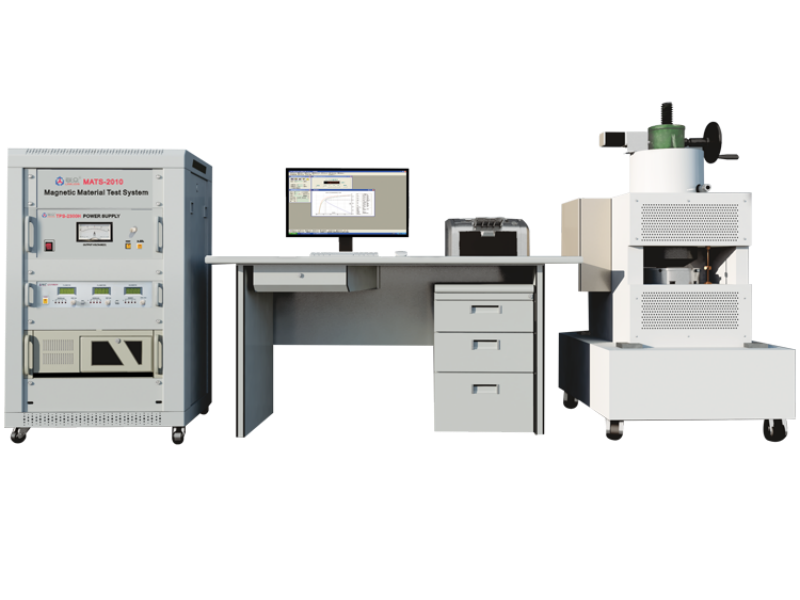

MATS-2010H永磁测量装置可自动测量永磁材料的磁滞回线和退磁曲线，准确测量剩磁Br、矫顽力Hcb、内禀矫顽力Hcj和最大磁能积(BH)max等磁特性参数。
装置采用ATS结构，用户可根据自己的需要来定制不同的配置：根据被测样品的内禀矫顽力和尺寸大小确定电磁铁的型号和对应的测试电源功率；

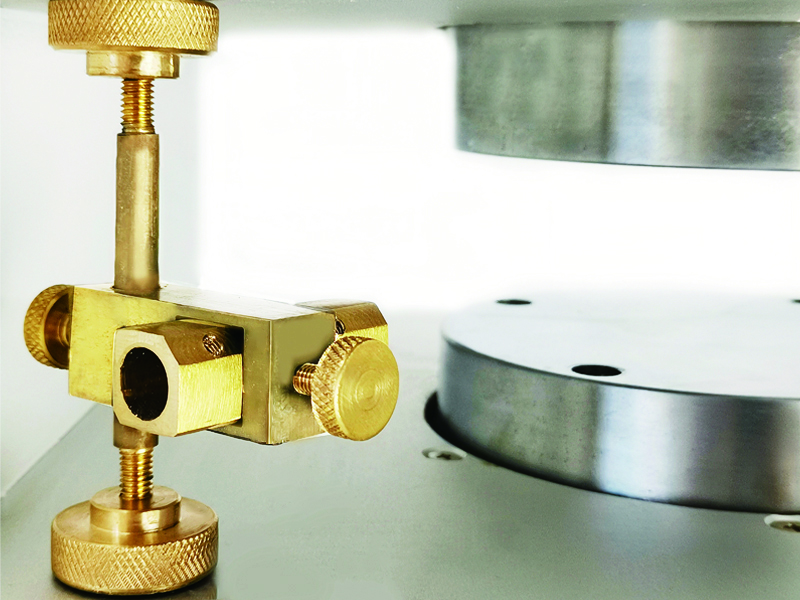

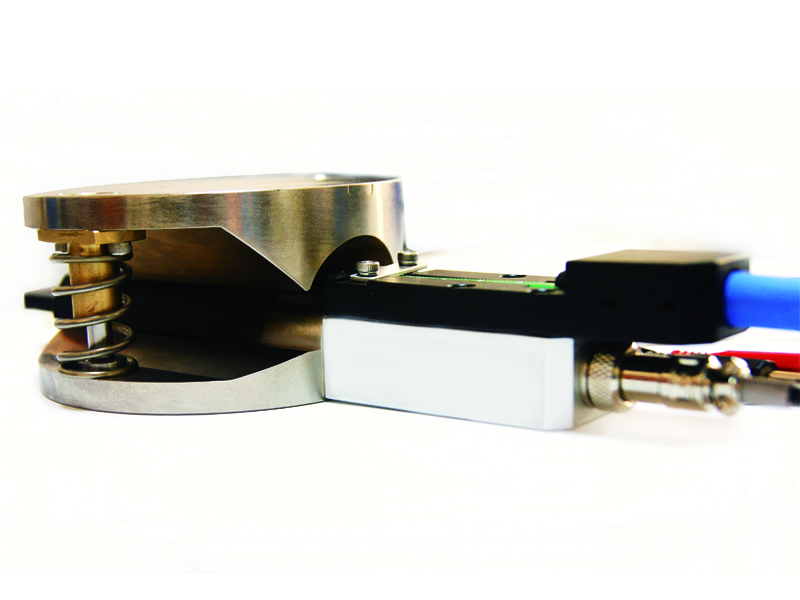

根据测试方法选择不同的测量线圈和探头；根据样品的形状决定是否选择夹具；根据测试要求决定是否选择加热装置等等。
测试项目
1.自动测量铁氧体、橡塑磁体和铝镍钴等一般永磁材料的饱和磁 滞回线和磁特性参数：Js、Br、HcB、HcJ、(BH)max和μrec。
2.自动测量粘接钕铁硼、烧接钕铁硼和钐钴等稀土永磁材料在第二象限的退磁曲线和磁特性参数Br、HcB、HcJ、Hk(H90)、 (BH)max。
3. 测试样品的形状可为圆环，圆饼，方块和其它不规则的形状。
4.可选配温控装置测量永磁材料在（常温〜250℃）不同温度条件下的磁性参数。
5.电机磁瓦测量：可选配瓦形工装直接测量电机磁瓦；支持B-H和Φ-H两种曲线格式；选配瓦形工装后，可直接测量永磁铁氧体磁瓦的ΦR、ΦRG、ΦRHc、JHc和HGF（80）等参数。
适用标准
◆ GB/T3217-2013永磁(硬磁)材料磁性试验方法
◆ GB11209-89磁性橡胶磁性能的测定方法
◆ GB/T 24270-2009永磁材料磁性能温度系统测量方法
◆ IEC60404-5永磁(硬磁)材料磁性试验方法
技术参数
| ※ 使用环境 | ||||||||||
| 参数 | 技术指标 | |||||||||
| 输入电源 | 单相220V，50Hz | |||||||||
| 使用环境 | 环境温度：23±5℃；环境湿度：30～75%RH | |||||||||
| 外磁场干扰 | 应绝对避免 | |||||||||
| 热平衡时间 | 10分钟 | |||||||||
| ※ TPS-2X00系列永磁测试电源 | ||||||||||
| 型号 | TPS-2000H | TPS-2100H | TPS-2300H | |||||||
| 输入电源 | 单相 220V 50Hz | 单相 220V 50Hz | 三相 380V 50Hz | |||||||
| 输出电压 | 0～±100V | 0～±180V | 0～±300V | |||||||
| 输出电流 | ± 20A（最大值） | ± 30A（最大值） | ± 60A（最大值） | |||||||
| 稳 定 度 | 优于 0.05% | 优于 0.05% | 优于 0.05% | |||||||
| 输出保护 | 过压、过流、短路保护 | |||||||||
| ※ LZ-210B／H系列积分霍尔仪 | ||||||||||
| 型号 | LZ-210B/H | LZ-210B2/H | ||||||||
| 磁通测试通道 | 单积分 | 双积分 | ||||||||
| 磁通量程 | 2.5、5、10、20 mWb | |||||||||
| 磁通测量精度 | 0.5%（满量程） | |||||||||
| 零点漂移 | 2μWb/30秒（2.5mWb档） | |||||||||
| 磁场量程 | 0.5、1、1.5、3 T | |||||||||
| 磁场测量精度 | 0.5%（满量程） | |||||||||
| 非线性度 | ±0.2%（软件修正） | |||||||||
| ※ DCT-XXX系列电磁铁 | ||||||||||
| 型号 | DCT130 | DCT150 | DCT200 | DCT250 | ||||||
| 极头间距 | 0～50mm（手动） | 0～50mm（手动） | 0～80mm（手动） | 0～80mm（电动） | ||||||
| 极柱直径 | 130mm | 150mm | 200mm | 250mm | ||||||
| 额定电流 | 20A | 30A | 60A | 60A | ||||||
| 最大气隙磁场 | 2.3T | 2.5T | 2.8T | 3.0T | ||||||
| 备注：最大气隙磁场是在铁钴极头极面直径收缩到80mm，气隙10mm条件下测试获得。 | ||||||||||
| ※ 数据采集卡 | ||||||||||
| 参数 | 技术指标 | |||||||||
| A/D，DA转换 | 16Bit | |||||||||
| 转换精度 | 0.01%（满量程） | |||||||||

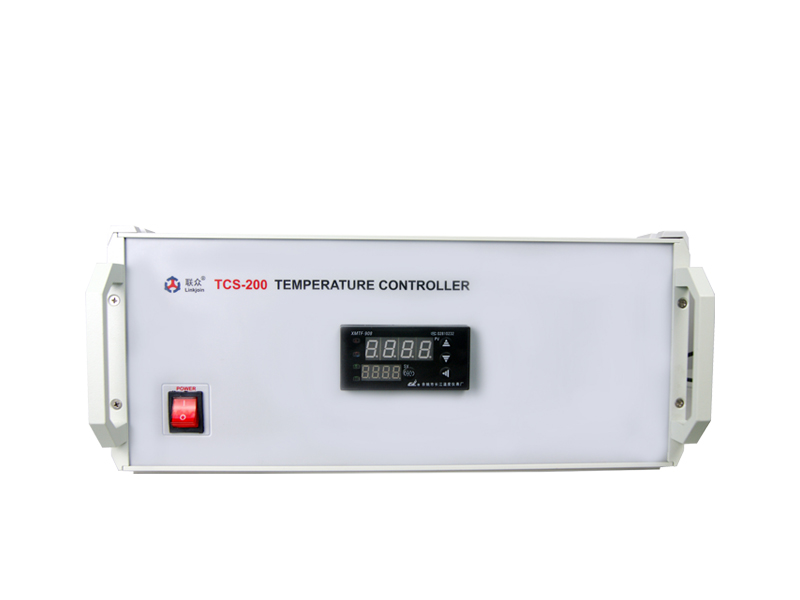

| ※ TCS-200温控电源（选配件） | ||||||||||
| 参数 | 技术指标 | |||||||||
| 最大输出功率 | 800w | |||||||||
| 温度控制范围 | 50～200℃ | |||||||||
| 控温精度 | ±1°C | |||||||||
| 备注 | 需与加热极头配套使用 | |||||||||
| ※ 装置技术指标：在恒温条件下测试AlNiCo标准样品时，技术指标如下。 | ||||||||||
| 被测参数 | Br(%) | HcB(%) | HcJ(%) | (BH)max(%) | ||||||
| 不确定度(k=2) | 1 | 1 | 1 | 2 | ||||||
| 重复性(恒温) | ± 0.3 | ± 0.3 | ± 0.3 | ± 1 | ||||||
