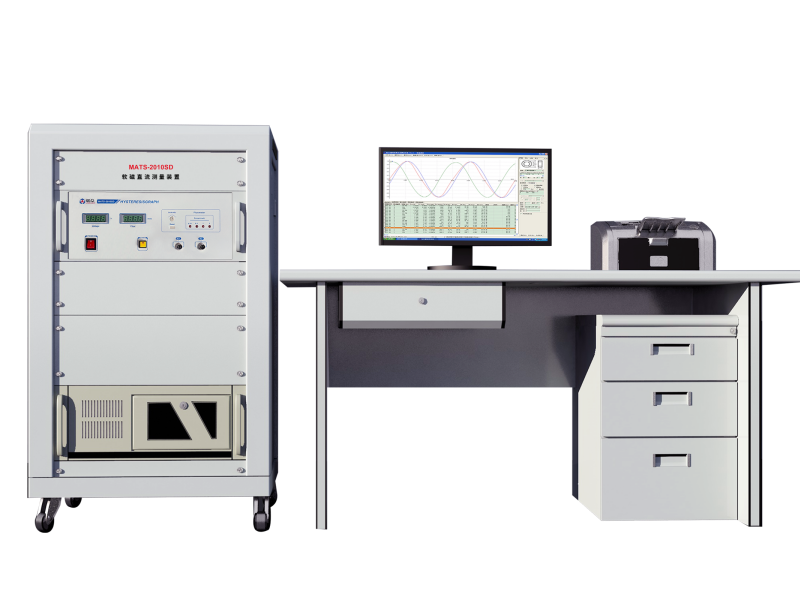

MATS-2010SD软磁直流测量装置可自动测量软磁材料在静态（直流）条件下的基本磁化曲线和磁滞回线，准确测量起始磁导率μi、最大磁导率μm、饱和磁感应强度Bs、剩磁Br、矫顽力Hc和磁滞损耗Pu等静态磁特性参数；
MATS-2010SD软磁直流测量装置是依照经典冲击法的测量原理，采用计算机控制技术和A/D、D/A相结合，以电子积分器取代传统的冲击检流计，实现微机控制下的模拟冲击法测量，不仅可以完全消除经典冲击法中因使用冲击检流计所带来的非瞬时性误差，而且测量精度高、速度快、重复性好，可消除各种人为因数的影响，为研究材料磁化过程机理提供可靠的依据；
产品特点
积分器的零点漂移通过软件自动修正;
采用模拟冲击法测量基本磁化曲线和磁滞回线，测量准确度高;
设备自带退磁功能;
测试项目
1.闭路样品
将样品、磁化线圈（N1）、测量线圈（N2）共同组成一个空载变压器。可测量环形、矩形，CD形、EE形、UU形，PQ形等具有闭合磁路结构的试样；环样退磁因子为0，磁力线集中于磁环内部，外场等于内场，是测量软磁材料磁特性较为理想的形状。
2. 开路样品：需选配螺线管、磁导计或爱泼斯坦方圈等励磁装置。
2.1. 螺线管

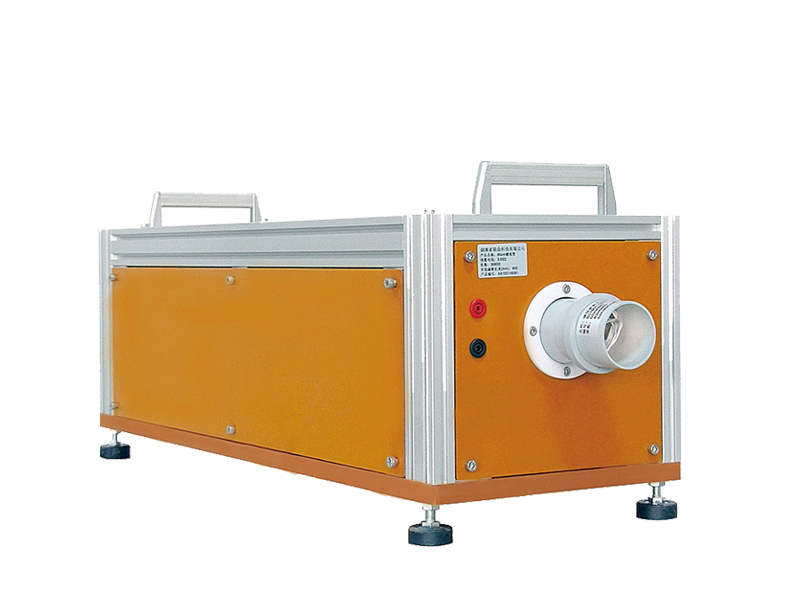

螺线管由一根导线绕在圆柱形绝缘骨架上组成，可以在沿轴线方向上产生一个较大的磁场均匀区。将被测试样放入一个均匀且单向的磁场中磁化。值得注意的是：开路试样磁化须克服退磁场HN，退磁因子N与试样的形状及几何尺寸有关，且N不为常数。
螺线管可测量条状、棒状和片状试样；试样要求长径比＞20：1。
2.2. A类磁导计

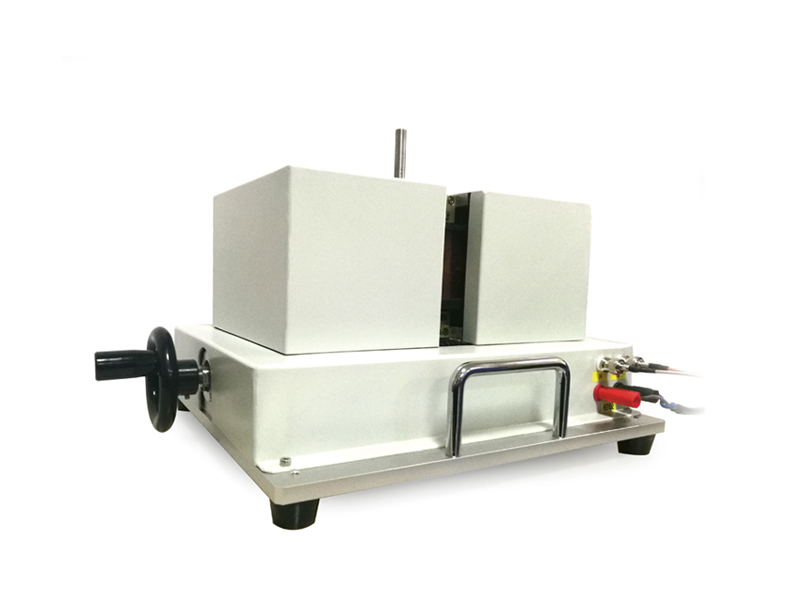

磁导计是用于测量电工纯铁，铁钴合金、导磁不锈钢等软磁开路样品的Bs、Br、Hc和磁滞回线等磁特性参数的磁化装置，由磁轭、励磁线圈和极靴等组成，测量时将被测试样放入磁导计中与磁轭一起构成闭合磁路。
2.3. 爱泼斯坦方圈

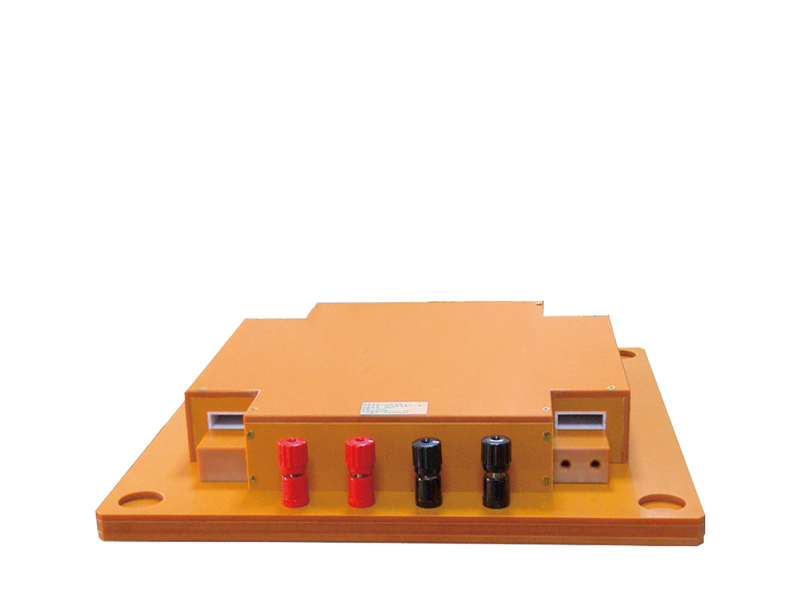

爱泼斯坦方圈是用于测量电工钢带磁特性参数的磁化装置。由四个线圈和空气磁通补偿线圈组成,四个线圈的每一个都包含初级磁化绕组和次级感应绕组。测试时由初级线圈、次级线圈和作为铁芯的电工钢带试样组成，形成一个空载变压器。
技术参数
1.闭路样品
将样品、磁化线圈（N1）、测量线圈（N2）共同组成一个空载变压器。可测量环形、矩形，CD形、EE形、UU形，PQ形等具有闭合磁路结构的试样；环样退磁因子为0，磁力线集中于磁环内部，外场等于内场，是测量软磁材料磁特性较为理想的形状。
| 材料 | 测量参数 | 适用标准 |
| 纯铁、精密合金、非晶/纳米晶、硅钢、软磁铁氧体、金属磁粉芯…… | ui、um、Bs、Br、Hc、Pu、基本磁化曲线和磁滞回线 | GB/T 13012-2008 IEC 60404-4 |
| 磁滞合金 | Pu、Ku、Hu和Bu…… | GB/T14988-2008 |
2.1. 螺线管
螺线管由一根导线绕在圆柱形绝缘骨架上组成，可以在沿轴线方向上产生一个较大的磁场均匀区。将被测试样放入一个均匀且单向的磁场中磁化。值得注意的是：开路试样磁化须克服退磁场HN，退磁因子N与试样的形状及几何尺寸有关，且N不为常数。
螺线管可测量条状、棒状和片状试样；试样要求长径比＞20：1。
| 材料 | 测量参数 | 适用标准 |
| 弱磁材料 | 相对磁导率ur（1〜4） | GJB 937-90 |
| 温度补偿合金 | 磁场8kA/m下的磁感B和B随温度的减落差 | JBT 9501-2002 |
| 非晶/纳米晶/纯铁等 | Bs，Hc | 无标准 |
磁导计是用于测量电工纯铁，铁钴合金、导磁不锈钢等软磁开路样品的Bs、Br、Hc和磁滞回线等磁特性参数的磁化装置，由磁轭、励磁线圈和极靴等组成，测量时将被测试样放入磁导计中与磁轭一起构成闭合磁路。
| 测量参数 | 技术指标 |
| 适用标准 | GB/T 13012-2008 |
| 测量参数 | 饱和磁感应强度Bs |
| 测试样品种类 | 条状、棒状、片状 |
| 最大磁场 | 120kA/m |
| 试样规格 | 长度＞250mm |
爱泼斯坦方圈是用于测量电工钢带磁特性参数的磁化装置。由四个线圈和空气磁通补偿线圈组成,四个线圈的每一个都包含初级磁化绕组和次级感应绕组。测试时由初级线圈、次级线圈和作为铁芯的电工钢带试样组成，形成一个空载变压器。
| 测量参数 | 技术指标 |
| 适用标准 | GB3655-2008和IEC 60404-2 |
| 测量参数 | ui、um、Bs、Br、Hc、Pu、基本磁化曲线和磁滞回线 |
| 等效磁路 | 940mm |
| 样品尺寸 | 宽30mm±0.2mm,长280～320mm±0.5mm |
| 试样质量 | 240g〜1000g |
技术参数
| ※ 使用环境 | |||||||
| 参数 | 技术指标 | ||||||
| 输入电源 | 单相220V，50Hz | ||||||
| 使用环境 | 环境温度：23±5℃；环境湿度：30～75%RH | ||||||
| 外磁场干扰 | 应绝对避免 | ||||||
| 热平衡时间 | 10分钟 | ||||||
| ※ MATS-2010SD软磁直流测量装置 | |||||||
| 型号 | MATS-2010SD/k50 | MATS-2010SD/k100 | MATS-2020SD/k100 | ||||
| 最大输出功率 | 500VA | 1000VA | 1000VA | ||||
| 输出电压 | 0～±50V | 0～±50V | 0～±50V | ||||
| 输出电流 | 1mA～10A | 2mA～20A | 2mA～20A | ||||
| 电流细度 | < 0.1%×当前量程 | ||||||
| 电流稳定度 | 优于0.05% | ||||||
| 积分通道 | 单积分 | 单积分 | 双积分 | ||||
| 量程 | 0.25、0.5、1、2、5、10、20 mWb七档自动量程 | ||||||
| 灵敏度 | 0.05μWb(冲击法)；0.1μWb(磁场扫描法) | ||||||
| A/D，DA转换 | 16Bit | ||||||
| 转换精度 | 0.01%（满量程） | ||||||
| ※ 选配件 | |||||||
| 配件名称 | MATS-2010SD/k50 | MATS-2010SD/k100 | MATS-2020SD/k100 | ||||
| 螺线管 | √ | √ | √ | ||||
| A类磁导计 | Х | Х | √ | ||||
| 爱泼斯坦方圈 | √ | √ | √ | ||||
| 备注：√表示支持此功能，Х表示不支持此功能 | |||||||
| ※ 装置技术指标 | |||||||
| ► 依据国标GB/T13012-2008，采用冲击法测量标准环形样品（铁氧体）时，技术指标如下： | |||||||
| 被测参数 | Bs(%) | Br(%) | Hc(%) | μm(%) | μi (%) | ||
| 不确定度(k=2) | 1 | 1 | 1.5 | 2 | 5 | ||
| 重复性(恒温) | ±0.5 | ±0.5 | ±0.5 | ±1 | ±3 | ||
| ►依据GJB937-90，用螺线管测试弱磁开路样品 | ►依据GB/T13012-2008，用磁导计测试开路样品 | ||||||
| 被测参数 | μr (%) | 被测参数 | Bs (%) | ||||
| 不确定度(k=2) | 2 | 不确定度(k=2) | 2 | ||||
| 重复性(恒温) | ±1.0 | 重复性(恒温) | ±1.0 | ||||
