CIM-3500C磁芯功耗仪

 提示：点击图片可以放大
       CIM-3500C磁芯功耗仪是用于磁性器件功耗测量的专用设备，可自动测量铁硅铝、铁硅、非晶、纳米晶坡莫合金、硅钢等金属磁粉芯低磁导率软磁材料及软磁铁氧体等在频率为10k～100kHz下的磁芯功耗Pc、Pcv、电压Urms、电流Irms、比视在功率Ss和损耗角δ等参数。

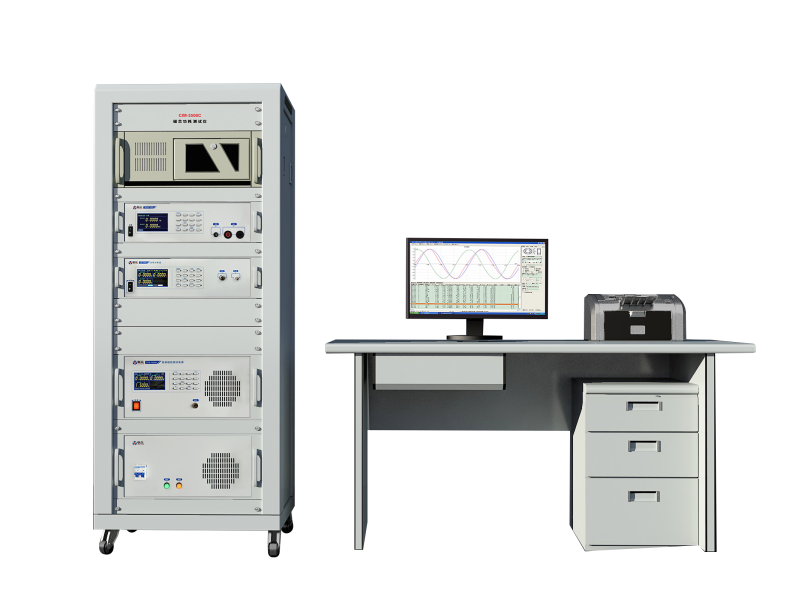

       测试系统由工控计算机、励磁电源、功率分析仪和功率补偿模块组成，系统采用功率补偿技术，最大励磁功率可达到8KVA或者15KVA，有效解决了大功率低磁导率软磁器件的功耗无法测量的问题。


设备特点:
1.采用计算机控制的数字化电源和标准功率表，整个测试过程自动完成。
2.数字程控电源具备自主换档功能，可根据材料特性自动匹配输出档位和采样量程，有效的提高了设备的安全性和测量精度。
3.磁化线圈回路与标准功率表的电流端串联，通过读取功率表的电流峰值。
4.测量线圈接到标准功率表的电压输入端，通过读取功率表的电压有效值。
5.支持单绕组测试，可测量单绕组磁性器件损耗（包含线损）和单绕组下的磁芯损耗（扣除线损）。



技术参数

※ 使用环境
参数技术指标
输入电源单相220V，50Hz~60Hz
使用环境环境温度：23±5℃；环境湿度：30～75%RH
外磁场干扰应绝对避免
热平衡时间10分钟
CIM-3500C磁芯功耗仪
子型号CIM-3500C/8KVACIM-3500C/15KVA
※ TPS-1000A宽频程控测试电源
技术指标
子型号TPS-1000A/1010ATPS-1000A/1010A(600V)
最大输出功率1000VA1000VA
频率范围10kHz～100kHz10kHz～100kHz
频率细度< 0.1%×当前值，频率误差< 0.05%< 0.1%×当前值，频率误差< 0.05%
输出电压0～300V自动量程0～600V自动量程
最大输出电流10A10A
备注：以上功率、电压、电流均为有效值（rms）描述
※ LZ-300功率分析仪
技术指标
子型号LZ-300/3030ALZ-300/6030A
频率测量10kHz～100kHz10kHz～100kHz
电压测量0～300V自动量程0～600V自动量程
电流测量0～30A自动量程0～30A自动量程
采样速率42MHz42MHz
采样分辨率12Bit12Bit
相位精度示值1% ±0.05°示值1% ±0.05°
最大测试功率8KVA15KVA
备注：以上功率、电压、电流均为有效值（rms）描述
※ ACR-100功率补偿模块
技术指标
子型号ACR-100/3030CACR-100/6030C
工作频率范围10k〜100kHz10k〜100kHz
最大工作电压300V600V
最大工作电流28A28A
最大补偿功率8KVA15KVA
备注：以上功率、电压、电流均为有效值（rms）描述
※ 装置技术指标
被测参数不确定度（k=2）重复性
损耗角范围0.5°1°1.5°≥3°0.5°1°1.5°≥3°
Pc25%15%10%3%±10%±5%±3.5%±1.5%
Pcv25%15%10%3%±10%±5%±3.5%±1.5%
δ20%12%8%3%±0.05°±0.05°±0.05°±0.05°
ua3%3%3%3%±1.5%±1.5%±1.5%±1.5%
Bm1%1%1%1%±0.5%±0.5%±0.5%±0.5%
Hm1%1%1%1%±0.5%±0.5%±0.5%±0.5%
Ss3%3%3%3%±1.5%±1.5%±1.5%±1.5%
